关于气体检测采样系统的细节要求

上传日期:2024-04-12 浏览次数:80 返回列表>>

       在化工行业,气体检测大家都不陌生,但能让其数据显示准确、反应快速、稳定可靠是不容易实现的,尤其对于复杂的工况,很多采样环节处理不当的系统就会出现数据延迟、甚至反馈错误,最终导致整个系统出现瘫痪、破坏等不可预估的风险。


       采样环节这么重要那需要注意哪些呢,接下来跟大家分享一些核心细节。


       1、采样点的选择应符合以下要求:


       1)反映工艺介质组分变化的灵敏点;


       2)采样管道短、传输滞后时间短;


       3)利用工艺压差快速返回;


       4)利于简化样品预处理;


       5)便于安装和维护;


       6)宜与实验室分析仪的采样点分别设置。


       2、采样探头类型选择应符合以下要求:


       1)含尘量小于 10mg/m³的气体、洁净的液体等无毒无腐蚀性的样品,宜采用直通式;


       2)含有少量颗粒物、粘稠物、聚合物、结晶物等的液体样品,宜采用插拔式;


       3)含尘量大于10mg/m³的气体样品,宜采用过滤式。




       3、采样探头外径选择应符合以下要求:


       1)样品为洁净气体时,宜采用 6mm 或1/4″;


       2)样品为洁净液体时,宜采用 l0mm 或3/8″;


       3)液体样品中含少量颗粒、粘稠、易结晶时,宜采用 12mm或1/2″;


       4)气体样品含尘量较高时,宜采用 12mm或1/2″。


       4、采样探头插入方位:


       1)水平管道:气体介质时从上部插入(45 °~ 135°); 液体介质时从下部插入 (180°~ 225°或315°~360°);


       2)垂直管道:从侧面插入,气体介质流向应自上至下,液体介质流向应自下至上。



       5、还应避免探头产生共振现象:


       流体流过垂直于流向的探头时,会在探头后面形成两排平行的旋涡列。两列旋涡交错产生,旋转方向相反,如图所示。当流速加快时,旋涡尺寸随之增大,旋涡范围延长。



       交错产生的旋涡从相反的方向施力于探头,产生周期性的横向推力,使探头随之振动。


       旋涡频率ƒs与流速υ成正比,与探头外径D成反比。当ƒs与探头的固有频率ƒn相等时,就会产生共振,造成探头损坏。调整探头的长度,使其固有频率ƒn低于旋涡频率ƒs,防止共振现象的发生。


       a、探头固有频率ƒn的计算:

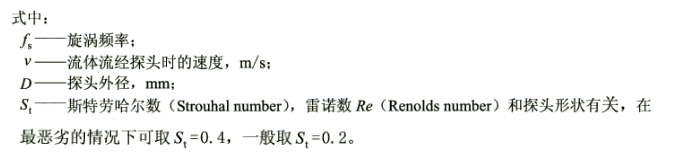

       b、旋涡频率 ƒs的计算:











       c、探头的允许长度L的计算:


       使ƒs=ƒn,即得探头的允许长度

















       以上是气体检测采样系统的部分要求,希望能对大家的采样工作有所帮助。




青岛西子环保研究院有限公司

二零二四年 四月
