如何读懂VOCs设备的防爆标识?

上传日期:2021-01-18 浏览次数:694 返回列表>>
众所周知,不具有防爆功能的电气设备,是不允许进入防爆区域。那么,取得防爆认证的设备,就可以畅通无阻的进入所有防爆区域么?


答案,当然是否定的。

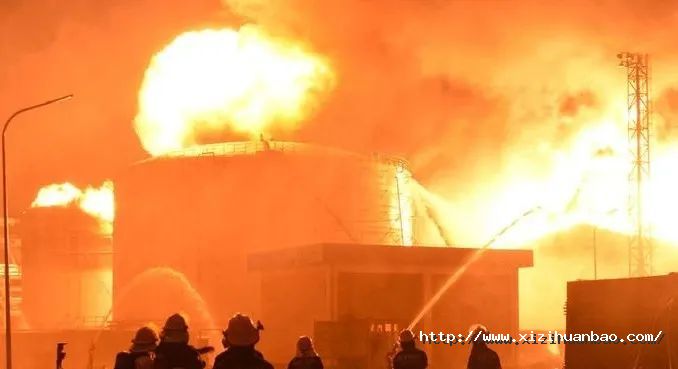

(图源网络,侵删)

不同防爆场所,对于设备防爆的等级要求是不同的。因此,我们有必要了解工作场所的防爆要求,也要清楚设备的防爆保护等级。工作场所的防爆要求,在设计院规划中已经标出;设备的防爆保护等级,则需要我们读懂设备制造商所取得的防爆合格证的标识。

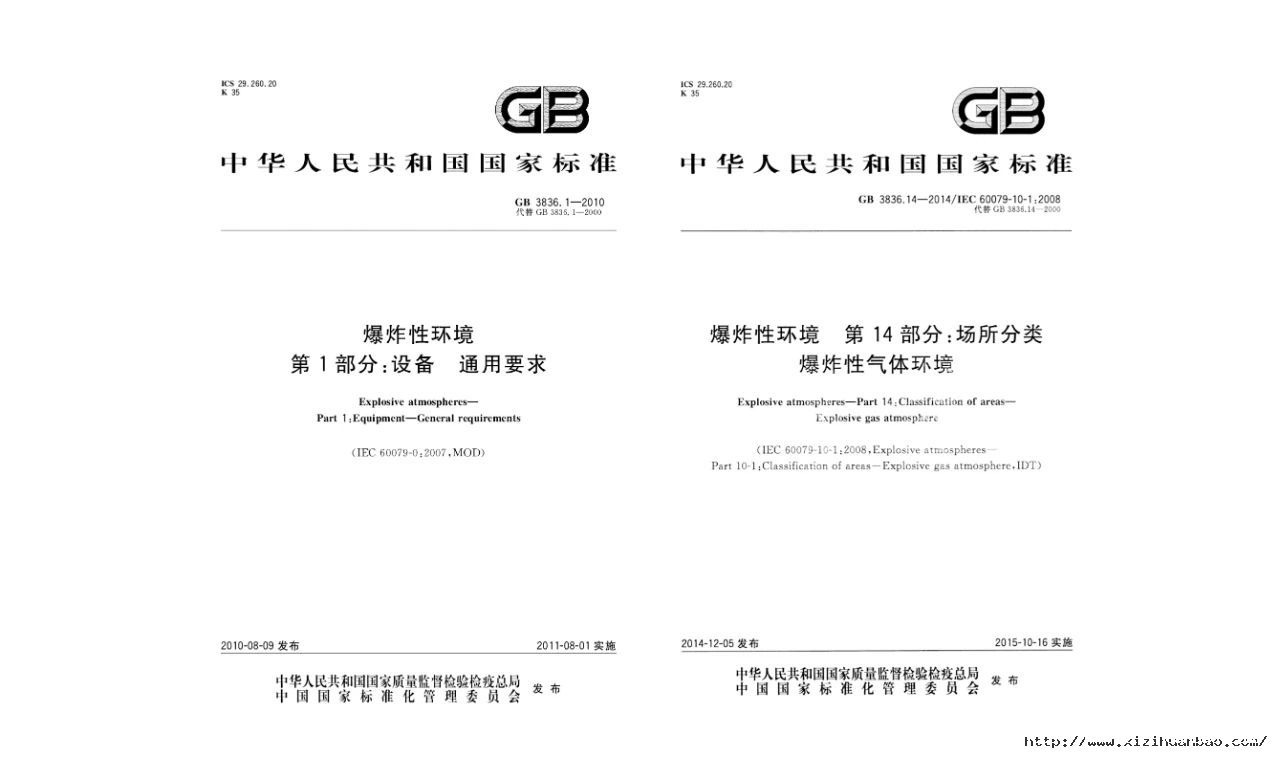

关于防爆合格证的标识,在下述国标中有详细说明:
《GB 3836.1-2010》爆炸性环境第1部分:设备 通用要求;
《GB 3836.14-2014》爆炸性环境第14部分:场所分类爆炸性气体环境
《GB 3836.15-2017》爆炸性环境第15部分:电气装置的设计、选型和安装


(公众号后台回复“国标”,即可获取详细资料)

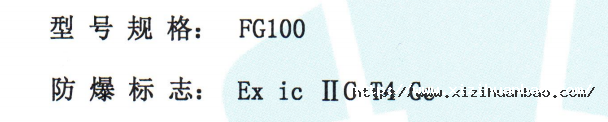

我们以北京富吉瑞的VOCs红外气体成像仪FG100取得的防爆合格证为例。FG100的防爆等级为:EX ic ⅡC T4 Gc,具体代表什么含义?



根据《GB 3836.1-2010》爆炸性环境第1部分:设备 通用要求,防爆标志,包括:五部分即:

A

B

C

D

E

防爆符号

防爆形式

类别符号

温度组别

EPL

EX

ic

ⅡC

T4

Gc


具体说明:
A:符号Ex
Ex是国际电工委员会IEC防爆公用标志,表明该产品是防爆型

B:所使用的各种防爆形式符号,例如

符号

说明

符号

说明

符号

说明

d

隔爆外壳

ia

本质安全型

nA

无火花

e

增安型

ib

本质安全型

nC

火花保护

o

油浸型

ic

本质安全型

nR

限能


C:类别符号,Ⅰ类,易产生瓦斯的煤矿用电气设备
Ⅱ类,除易产生瓦斯的煤矿外其他爆炸性气体环境用电气设备。
Ⅱ类分为:三种ⅡA,ⅡB和ⅡC。
ⅡA代表性气体是丙烷;
ⅡB代表性气体是乙烯;
ⅡC代表性气体是氢气
补充说明:标志为ⅡC的设备,可以应用于ⅡB、ⅡA设备的使用条件。标志为ⅡB的设备,可以应用于ⅡA设备的使用条件。


D:对于Ⅱ类电气设备,表示温度组别的符号。

温度组别

气体或蒸汽的引燃温度/℃

允许的设备温度组别

T1

>450

T1~T6
