蜂窝分子筛凭借蜂窝状构型实现低风阻、高效率的吸附效果，适配喷漆、印刷、电子制造等行业的大风量低浓度有机废气，对苯类、酮类、醛类等污染物净化效率可达95%以上，常作为RTO、CO系统的前端浓缩核心材料。
立式分子筛吸附床是目前主流的结构形式之一，废气垂直通过分子筛床层，完成对VOCs的吸附。分子筛吸附床设计时应重点注意床层间的气流均匀分布，避免局部气流偏流导致分子筛利用率不均，造成排放超标。尤其是吸附床入口，高速气流进入后并不会均匀地分布到整个截面，存在偏流的风险，因此利用仿真软件对气流在分子筛吸附床内的流动状态进行模拟验证。
本文以40000m3/h废气处理装置的单台分子筛吸附床为例，对分子筛吸附床内部气流分布进行仿真模拟。

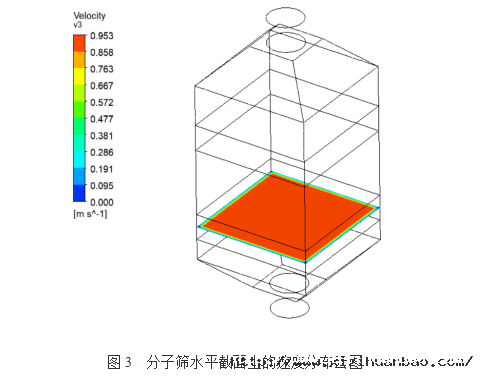

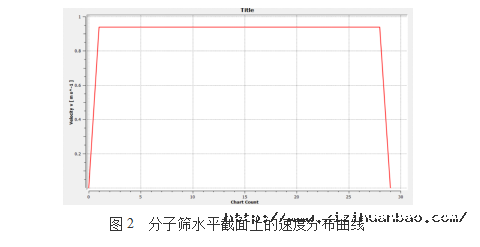

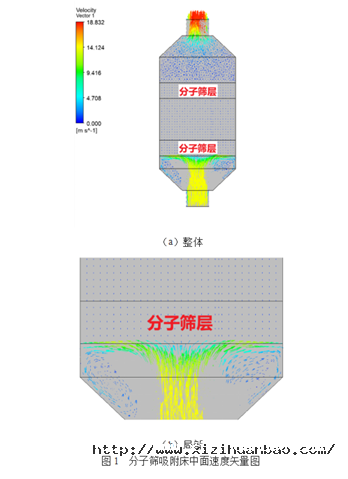

如图1所示，从分子筛吸附床纵向中面的速度矢量图可以看出，废气进入下部气室后气流分布不均匀。但是由于分子筛层的阻力较大，气流遇到阻碍后沿分子筛底部重新分布，从流线分布密度可以看出，气流依然可以均匀地穿过分子筛层。从图2和图3可以看出，气流在分子筛水平截面上各处的流速完全一致。
因此，只要分子筛箱体设计合理，废气在一定流速下通过分子筛，完全可保证良好的接触、吸附效果，入口可不安装布风装置。
